树莓派 Pico 引脚表

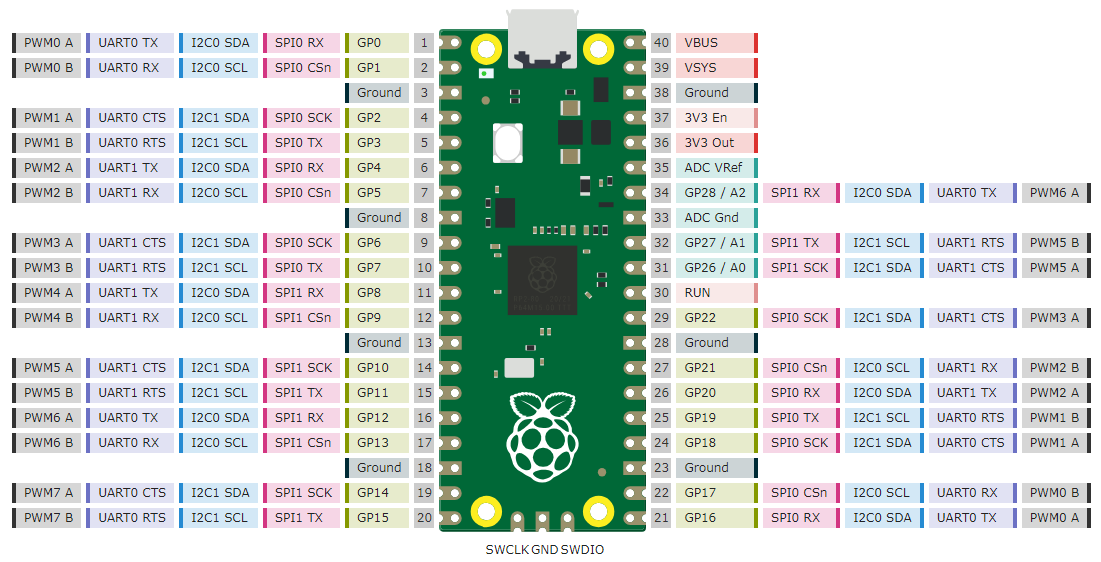

正面视图

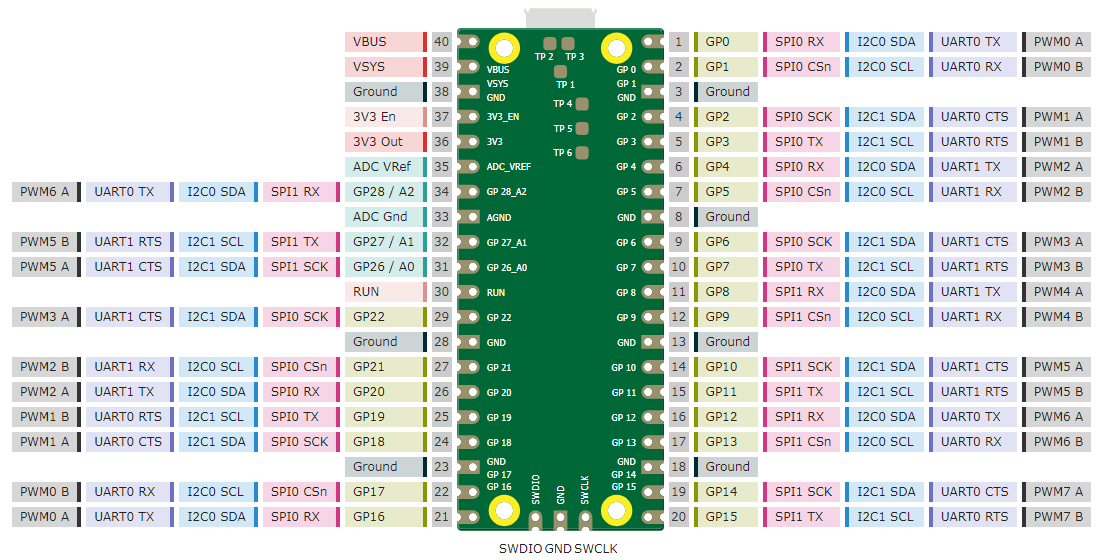

背面视图

特殊引脚
引脚 功能 说明
GP23 RT6150B-33GQW Power-Select PFM 时为低电平
PWM 时为高电平
GP24 VBUS Sense 检测 USB 电源或 VBUS 引脚
GP25 User LED 板载 LED
GP29 / A3 VSYS Sense 通过电阻分压器和 FET Q1 读取 VSYS/3
A4 Temperature 读取板载温度传感器
